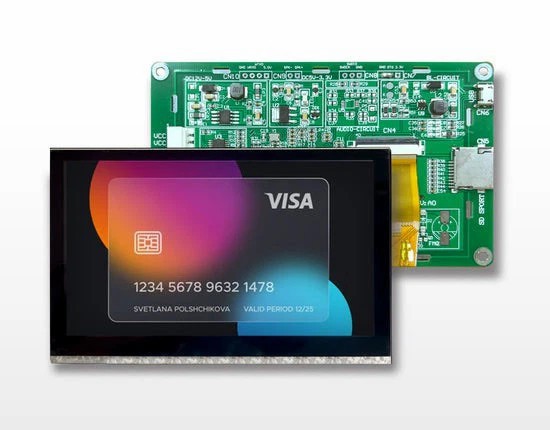

4,3-дюймовый TFT-экран с сенсорным дисплеем
4,3-дюймовый TFT с сенсорным дисплеем означает ЖК-дисплей (жидкокристаллический дисплей) на тонкопленочном транзисторе (TFT), который имеет функцию сенсорного экрана. TFT-ЖК-дисплеи широко используются в различных электронных устройствах благодаря их способности управлять отдельными пикселями, что приводит к четкому изображению и четкому тексту. Эти дисплеи, оснащенные сенсорной функцией, позволяют пользователям взаимодействовать с содержимым на экране напрямую с помощью пальцев или специальных стилусов.
- Внедрение продукции
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., профессиональный ЖК-дисплей, ЖК-модуль LCM, источник светодиодной подсветки, разработка дизайна сенсорного экрана TP, производство. С группой высококачественного, опытного инженерно-технического персонала, чтобы предоставить вам качественную продукцию и услуги.
Компания является лидером в производстве продукции TN, HTN, STN, VA, TFT среднего и высокого качества. В то же время мы предлагаем сверление, шлифование уголков и другие специальные технологические продукты, поддерживающие LCM, HEAT SEAL. Продукция компании широко используется в терминалах связи (смартфонах, планшетных компьютерах и т. д.), бытовой технике, автомобильной электронике, цифровой продукции и других отраслях промышленности и экспортируется в Гонконг, Тайвань, Европу, Америку, Японию и Южную Корею. другие регионы и страны.
почему выбрали нас
Быстрая транспортировка
Мы сотрудничаем с профессиональными морскими, воздушными и логистическими компаниями, чтобы предоставить вам лучшее транспортное решение.
Высокое качество
Изделия превосходны, детали тщательно обработаны. Каждое сырье строго контролируется.
Профессиональная команда
Члены команды обладают высокой квалификацией и опытом выполнения своих функций, а также обладают необходимым образованием, подготовкой и опытом, чтобы преуспеть в своей работе.
Хорошие услуги
Служба поддержки клиентов поможет вам ответить на вопросы в соответствии с вашими потребностями, предоставить индивидуальные решения, расценки и отслеживание логистики.
4,3-дюймовый TFT с сенсорным дисплеем означает ЖК-дисплей (жидкокристаллический дисплей) на тонкопленочном транзисторе (TFT), который имеет функцию сенсорного экрана. TFT-ЖК-дисплеи широко используются в различных электронных устройствах благодаря их способности управлять отдельными пикселями, что приводит к четкому изображению и четкому тексту. Эти дисплеи, оснащенные сенсорной функцией, позволяют пользователям взаимодействовать с содержимым на экране напрямую с помощью пальцев или специальных стилусов.
Сенсорный компонент TFT-дисплея обычно состоит из емкостного или резистивного слоя, добавленного поверх ЖК-дисплея. В емкостных сенсорных экранах, которые наиболее распространены в современных устройствах, прозрачные электроды обнаруживают присутствие и положение пальца путем измерения изменений емкости, вызванных близостью проводящего объекта, например человеческого пальца. Резистивные сенсорные экраны, с другой стороны, работают, чувствуя давление, приложенное к двум слоям материала, разделенным небольшим зазором; при прикосновении слои соприкасаются в точке давления, и измеряется изменение сопротивления для определения места прикосновения.
Преимущества 4,3-дюймового TFT-дисплея с сенсорным дисплеем
Качество дисплея 4,3-дюймового TFT с сенсорным дисплеем высокое.
Потому что каждая точка 4,3-дюймового TFT-экрана с сенсорным дисплеем сохраняет цвет и яркость после получения сигнала и излучает постоянный свет, в отличие от дисплея с электронно-лучевой трубкой (ЭЛТ), которому необходимо постоянно обновлять яркое пятно. Таким образом, ЖК-панель TFT имеет высокое качество изображения и никогда не мерцает, что сводит к минимуму утомляемость глаз.
Потребляемая мощность 4,3-дюймового TFT-дисплея с сенсорным дисплеем невелика.
Традиционный экран дисплея состоит из множества схем. Когда эти схемы приводят в действие электронно-лучевую кинескоп, им необходимо потреблять много энергии, и по мере увеличения объема мощность, потребляемая внутренней схемой, обязательно будет увеличиваться. Напротив, энергопотребление жидкокристаллического TFT-экрана в основном потребляется его внутренними электродами и микросхемой драйвера, поэтому энергопотребление намного меньше, чем у традиционных дисплеев.
Эффект изображения на 4,3-дюймовом TFT-дисплее с сенсорным дисплеем хороший.
По сравнению с традиционными экранами, в ЖК-панелях TFT с самого начала используется чисто плоская стеклянная пластина, а эффект отображения плоский и под прямым углом, что дает людям ощущение свежести. Более того, на ЖК-мониторах легче добиться высокого разрешения на небольших экранах. Например, 17-дюймовый ЖК-монитор может достигать разрешения 1280×1024, тогда как 18-дюймовый цветной ЭЛТ-дисплей обычно использует разрешение 1280×1024 или более, что не является полностью удовлетворительным.
Сенсорная чувствительность
Емкостная сенсорная технология обеспечивает превосходную чувствительность экрана при использовании пальца или стилуса. Поверхность этих устройств будет реагировать на разную степень давления, в отличие от резистивного сенсорного экрана, где необходимо использовать сильное и прямое давление. Емкостный сенсорный экран TFT с диагональю 4,3 дюйма и сенсорным дисплеем достаточно чувствителен, чтобы его можно было использовать только пальцами без необходимости использования стилуса.
Оптическое качество
Емкостные дисплеи TFT с диагональю 4,3 дюйма и сенсорным дисплеем известны своим превосходным оптическим качеством. Стеклянная подложка, расположенная под электродной пленкой, передает большую часть доступного света на поверхность, что обеспечивает четкую резкость и контрастность дисплея. Эти экраны также известны своей выдающейся точностью цветопередачи, которая позволяет просматривать высококачественные изображения, видео и программный контент. Это также положительно влияет на пользовательский опыт при интеграции в более крупные киоски и интерактивные дисплеи.
Типы 4,3-дюймовых TFT-дисплеев с сенсорным дисплеем
Нематический ЖК-экран TFT
Нематик — греческое слово, слово в резьбе означает то же, что и в английском. Главным образом потому, что невооруженным глазом жидкий кристалл выглядит как шелковый узор. Молекулы ЖК-экрана в пространстве регулярного расположения в одном измерении, все стержневые длинные оси молекул жидкого кристалла выберут определенное направление (то есть вектор направления) в качестве основного вала и расположены параллельно друг другу. И не нравится пластинчатый жидкий кристалл имеет слоистую структуру. По сравнению с выравниванием жидкого кристалла столбчатого типа слоя нет порядка, то есть его параметр порядка S меньше, чем у пластинчатого жидкого кристалла, а его вязкость меньше, поэтому его легче течь (его поток в основном исходит из свободного движение молекул в направлении длинной оси). Линейный жидкий кристалл представляет собой обычный жидкий кристалл TFT-ЖК-дисплея типа TN (витой нематический).
ЖК-экран TN (витой нематический)
Из рисунка 10 мы можем знать, что когда между двумя верхними и нижними частями стекла нет приложенного напряжения, расположение ЖК-дисплея будет соответствовать мембране двух верхних и нижних частей стекла. Для ЖК-дисплея типа TN и соответствовать фильму с точки зрения бедных до 90 градусов. (см. рисунок 9), поэтому молекулы жидкого кристалла расположены вверх и вниз, автоматически поворачиваясь на 90 градусов, когда падающий свет проходит через верхнюю поляризационную пленку, поляризация световых волн будет только упорядочивать направление. Через молекулы жидких кристаллов молекулы жидких кристаллов вращаются на 90 градусов, поэтому, когда волны достигают нижней поляризационной пленки, направление поляризации света просто поворачивается на 90 градусов.
ЖК-экран типа STN (Super Twisted Nematic)
STN LCD и TN LCD очень похожи по структуре, основное отличие TN LCD — расположение молекул жидкого кристалла, угол поворота сверху вниз. В общей сложности 90 градусов и тип жидкокристаллических молекул STN LCD расположены, угол поворота будет больше 180 градусов, обычно составляет 270 градусов. (см. рисунок 12) из-за того, что угол вращения у него другой, его характеристики разные. По рисунку 13 тип TN и тип напряжения ЖК-дисплея STN кривой пропускания мы можем узнать, что при низком напряжении скорость проникновения света очень высока. При высоком напряжении скорость проникновения света очень низкая. Таким образом, они относятся к конфигурации нормальных белых поляроидов.
TFT LCD (ЖК-дисплей на тонкопленочных транзисторах)
TFT LCD Китайский перевод названия называется тонкопленочным транзисторным жидкокристаллическим дисплеем, с самого начала мы упоминали, что для получения серого цвета необходим контроль напряжения ЖК-дисплея. А использование тонкопленочного транзистора для генерации напряжения для управления переходом жидкокристаллического дисплея называется TFT LCD. С точки зрения структуры поперечного сечения на рисунке 8, между верхним и нижним слоями стекла с ЖК-дисплеем образуется конденсатор с параллельными пластинами, мы называем его CLC (жидкокристаллический конденсатор). Его размер составляет около 0,1 м3, но при практическом применении емкость не позволяет поддерживать напряжение до следующего раза, чтобы обновить данные на рисунке.
Материал 4,3-дюймового TFT-экрана с сенсорным дисплеем 4,3 дюйма
В состав материала 4,3-дюймового TFT-дисплея с сенсорным дисплеем входит несколько ключевых компонентов, каждый из которых служит определенной цели в обеспечении функциональности устройства. Обычно используются следующие материалы.
Стеклянная подложка:Основание дисплея обычно изготавливается из прочного и долговечного стеклянного материала, такого как боросиликатное или алюмосиликатное стекло. Эта подложка обеспечивает стабильную платформу для нанесения слоев TFT.
Тонкопленочные транзисторы:TFT изготавливаются из полупроводниковых материалов, чаще всего из аморфного кремния (a-Si). Однако в новых технологиях для повышения производительности используется поликремний или даже низкотемпературный поликристаллический кремний (LTPS). Эти транзисторы нанесены на стеклянную подложку и служат для управления потоком электричества к каждому отдельному пикселю.
Диэлектрические материалы:Изолирующие слои, изготовленные из диоксида кремния (SiO2) или других диэлектрических материалов с высоким коэффициентом k, используются для разделения различных проводящих слоев внутри структуры TFT. Они обеспечивают электрическую изоляцию и предотвращают короткие замыкания.
Проводящие материалы:Такие металлы, как оксид индия-олова (ITO) или оксид индия-цинка (IZO), используются для электродов истока и стока TFT, а также для прозрачного проводящего слоя в емкостных сенсорных экранах. Эти материалы обладают высокой проводимостью и прозрачностью, которые имеют решающее значение для производительности дисплея.
Цветные фильтры:Они состоят из органических красителей или пигментов, заключенных в полимерную матрицу. Они размещаются на матрице TFT и создают красные, зеленые и синие субпиксели, которые объединяются для формирования полноцветных изображений.
Поляризационные пленки:Поляризационные материалы добавляются к верхней и нижней поверхностям ЖК-дисплея, чтобы контролировать направление пропускания света, что позволяет контролировать яркость и контрастность.
Слои инкапсуляции:Для защиты чувствительных компонентов внутри дисплея используются герметизирующие слои из неорганических материалов, таких как нитрид кремния (Si3N4) или оксид кремния. Эти слои предотвращают проникновение влаги и кислорода и повреждение внутренних схем.
Клеи и связующие материалы:Для соединения различных слоев используются различные типы клеев, например, оптически прозрачные клеи (OCA) для приклеивания сенсорного датчика к дисплею или эпоксидные смолы, отверждаемые УФ-излучением, для крепления защитного стекла.
Компоненты сенсорного датчика:В емкостных сенсорных экранах слой оксида индия и олова (ITO) или других проводящих материалов образует решетчатую структуру для создания поверхности сенсорного ввода. В резистивных сенсорных экранах имеется два тонких гибких слоя с проводящим покрытием, разделенных прокладками.
Бытовая электроника:4,3-дюймовый TFT-дисплей с сенсорным дисплеем наиболее широко используется в бытовой электронике, включая смартфоны, планшеты, ноутбуки, телевизоры и т. д. Эти устройства требуют экранов высокой четкости, чтобы пользователи могли иметь лучшее визуальное восприятие.
Область медицинского оборудования:4,3-дюймовый TFT-дисплей с сенсорным дисплеем также широко используется в медицинском оборудовании. Например, медицинское оборудование, такое как ультразвуковые диагностические аппараты, электрокардиографы, тонометры и термометры в больницах, требует дисплеев высокой четкости и высокой контрастности, чтобы врачи могли более точно диагностировать заболевание.
Область промышленной автоматизации:4,3-дюймовый TFT-дисплей с сенсорным дисплеем также широко используется в области промышленной автоматизации. Например: станки с ЧПУ, промышленные роботы, системы управления процессами и т. д. требуют дисплеев высокой четкости, высокой яркости, высокой прочности и высокой стабильности.
Автомобильная электроника:4,3-дюймовый TFT-дисплей с сенсорным дисплеем также является очень распространенным применением в области автомобильной электроники. Например, автомобильные приборы, навигационное оборудование и т. д. требуют экранов высокой четкости и насыщенности цветов, чтобы водители могли получить больше удовольствия от вождения.
Процесс изготовления 4,3-дюймового TFT с сенсорным дисплеем
Процесс изготовления TFT (тонкопленочного транзистора) с сенсорным дисплеем сложен и включает в себя несколько точных этапов. Ниже приводится краткое введение в общий процесс.
Подготовка стеклянной подложки:В качестве основы для TFT-матрицы выбрана чистая стеклянная подложка. Он подвергается тщательной очистке для удаления любых частиц и загрязнений.
Нанесение тонкопленочных транзисторов:Используя такие методы, как химическое осаждение из паровой фазы (CVD), физическое осаждение из паровой фазы (PVD) или центрифугирование, на подложку наносятся различные слои для создания структур TFT. Эти слои обычно включают изолятор затвора, электрод затвора, полупроводниковый слой, межслойный диэлектрик, электроды истока/стока и пассивирующий слой.
Фотолитография:На каждый нанесенный слой наносится рисунок с помощью фотолитографии, при которой наносится фоторезист и подвергается воздействию ультрафиолетового света через маску, определяющую рисунок. Затем экспонированный фоторезист проявляют, оставляя после травления желаемый рисунок на подложке.
Цветной фильтр и интеграция массива:Цветные фильтры создаются путем печати или нанесения красителей RGB (красного, зеленого, синего) на подложку с последующим покрытием их защитным слоем. Массив TFT выравнивается и соединяется с массивом цветных фильтров, образуя матрицу пикселей.
Крепление поляризатора:Поляризационные пленки прикреплены к верхней и нижней поверхностям ЖК-дисплея для контроля поляризации света и формирования изображения.
Сборка подсветки:Блок светодиодной подсветки собирается и крепится к дисплею в сборе для подсветки ЖК-дисплея. Для улучшения распределения света и однородности яркости могут быть включены рассеиватели и отражатели.
Изготовление сенсорного датчика:Для емкостных сенсорных экранов можно использовать вторую подложку для создания слоя сенсорного датчика. Этот слой имеет мелкую сетку из ITO или другого проводящего материала. Альтернативно, сенсорный датчик может быть встроен непосредственно в верхнюю часть матрицы цветных фильтров на более ранних этапах производства.
Сенсорная интеграция:Сенсорный датчик выровнен и прикреплен к дисплею в сборе. Этот шаг может включать использование оптических прозрачных клеев (OCA) для обеспечения плоского и прозрачного интерфейса.
4,3-дюймовый TFT-дисплей с сенсорным дисплеем — это обычный экран дисплея в современных электронных продуктах. Правильное обслуживание может продлить срок его службы и сохранить высококачественные эффекты отображения.
Во-первых, избегайте статических дисплеев в течение длительного времени. Отображение одного и того же изображения в течение длительного времени может привести к остаточному изображению или «выгоранию экрана». Рекомендуется регулярно менять отображаемое содержимое.
Во-вторых, держите его в чистоте. Аккуратно протрите экран чистой мягкой тканью и избегайте использования чистящих средств, содержащих органические растворители, такие как спирт и ацетон.
Также избегайте сильных столкновений. Не прикасайтесь к экрану и не ударяйте его острыми предметами, чтобы не повредить экран.
Кроме того, избегайте высоких температур и влажной среды. Воздействие высокой температуры или влажности в течение длительного времени может привести к повреждению цветного экрана, поэтому следует избегать воздействия и погружения в воду.
Наконец, выполняйте регулярные обновления системы. Постоянно обновляйте системное программное обеспечение и исправляйте возможные проблемы с отображением и ошибки.
Вообще говоря, обслуживание 4,3-дюймового TFT-дисплея с сенсорным дисплеем требует внимания, чтобы избежать статического изображения, поддерживать его в чистоте, избегать резких столкновений, избегать воздействия высоких температур и влажности, а также выполнять регулярные обновления системы. Правильные меры по техническому обслуживанию могут обеспечить долгосрочную стабильную работу и хороший эффект отображения 4,3-дюймового TFT-дисплея с сенсорным дисплеем.
