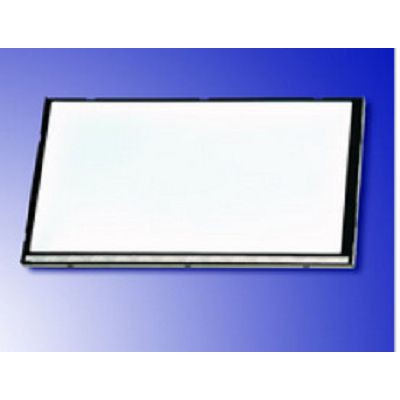

Белая светодиодная подсветка для оборудования
Белая светодиодная подсветка для оборудования имеет низкое энергопотребление и выделяет гораздо меньше тепла, чем другие технологии подсветки, что продлевает срок службы и производительность других компонентов дисплея. Кроме того, это снижает риск возгорания и взрыва.
- Внедрение продукции
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., профессиональный ЖК-дисплей, ЖК-модуль LCM, источник светодиодной подсветки, разработка дизайна сенсорного экрана TP, производство. С группой высококачественного, опытного инженерно-технического персонала, чтобы предоставить вам качественную продукцию и услуги.
Компания является лидером в производстве продукции TN, HTN, STN, VA, TFT среднего и высокого качества. В то же время мы предлагаем сверление, шлифование уголков и другие специальные технологические продукты, поддерживающие LCM, HEAT SEAL. Продукция компании широко используется в терминалах связи (смартфонах, планшетных компьютерах и т. д.), бытовой технике, автомобильной электронике, цифровой продукции и других отраслях промышленности и экспортируется в Гонконг, Тайвань, Европу, Америку, Японию и Южную Корею. другие регионы и страны.
почему выбрали нас
Быстрая транспортировка
Мы сотрудничаем с профессиональными морскими, воздушными и логистическими компаниями, чтобы предоставить вам лучшее транспортное решение.
Высокое качество
Изделия превосходны, детали тщательно обработаны. Каждое сырье строго контролируется.
Профессиональная команда
Члены команды обладают высокой квалификацией и опытом выполнения своих функций, а также обладают необходимым образованием, подготовкой и опытом, чтобы преуспеть в своей работе.
Хорошие услуги
Служба поддержки клиентов поможет вам ответить на вопросы в соответствии с вашими потребностями, предоставить индивидуальные решения, расценки и отслеживание логистики.
Белая светодиодная подсветка для оборудования имеет низкое энергопотребление и выделяет гораздо меньше тепла, чем другие технологии подсветки, что продлевает срок службы и производительность других компонентов дисплея. Кроме того, это снижает риск возгорания и взрыва. Белая светодиодная подсветка для оборудования также питается от постоянного тока (постоянного тока) и низкого напряжения (может достигать 1,5 В), что хорошо для работы от аккумулятора и не создает помех в схемах. С развитием светодиодной технологии светодиодные чипы становятся меньше. Таким образом, можно изготовить очень тонкую подсветку (толщиной 0,5 мм или тоньше).
ЖК-дисплей сам по себе не может излучать свет. Чтобы использовать ЖК-дисплей в темноте, в качестве источника света необходимо использовать подсветку. Существует несколько различных технологий, позволяющих производить подсветку: EL (электролюминесцентные), CCFL (люминесцентные лампы с холодным катодом) и LED (светоизлучающие диоды). Однако прорыв в технологии синих светодиодов, осуществленный Сюдзи Накамурой [3], привел к тому, что на рынке доминирует белая светодиодная подсветка для оборудования.
Преимущества белой светодиодной подсветки оборудования
Долгий срок службы и экологичность
Независимо от того, являетесь ли вы бизнесменом или домовладельцем (или и тем, и другим), белая светодиодная подсветка для оборудования поможет вам максимально эффективно использовать свои технологии.
Белая светодиодная подсветка для оборудования обычно служит дольше, чем ее электролюминесцентный аналог, ее срок службы составляет около 50000 часов или более в зависимости от типа и способа использования. Промышленная белая светодиодная подсветка для оборудования, как правило, более долговечна и долговечна, чем технология отображения с подсветкой коммерческого уровня, поскольку она находит более широкое применение.
Отличная однородность яркости
Технология светодиодной подсветки обеспечивает превосходную однородность яркости, повышая удобство использования. По сути, это означает, что внутренняя структура и расположение подсветки позволяют более равномерно распределять свет по экрану, обеспечивая видимость высокой четкости.
Гибкая регулировка частоты свечения
В отличие от традиционных ламп CCFL, технология светодиодной подсветки гораздо более совершенна в том смысле, что она полностью устраняет мерцание света на экране. Это обеспечивает гораздо более эффективное и приятное взаимодействие с пользователем, независимо от того, используется ли экран телевизора или ноутбука.
Использует источник питания низкого напряжения
Поскольку в большинстве технологий светодиодной подсветки используется источник питания с очень низким напряжением (не более 5-24 В), это помогает продлить общий срок ее службы, предотвращает перегрев устройства и позволяет дольше использовать дисплей. Вот почему многие производители коммерческих цифровых дисплеев интегрируют белую светодиодную подсветку для оборудования в свои передовые разработки.
Простота управления и отображения цветовых характеристик.
Еще одним преимуществом технологии светодиодной подсветки является то, что она облегчает пользователю управление и отображение определенных цветовых характеристик с использованием различных оттенков, включая синий, красный и зеленый.
Большая гамма цветовых различий создает более уникальный и в некоторой степени интерактивный пользовательский интерфейс, который помогает служить любой цели, для которой используется цифровой дисплей.
Белая светодиодная подсветка оборудования
Edge-Lit
Наиболее распространенным типом светодиодной подсветки для ЖК-дисплеев является боковая подсветка. Подсветка по краям подразумевает использование светодиодов по периметру ЖК-экрана. ЖК-дисплеи с боковой подсветкой по-прежнему имеют те же жидкие пиксели, что и другие ЖК-дисплеи. Что касается подсветки, то они имеют периметр или обод из множества маленьких светодиодов. Эти светодиоды будут освещать пиксели ЖК-дисплея по бокам, создавая видимые изображения.
Прямое освещение
Некоторые ЖК-дисплеи имеют подсветку с прямой подсветкой. Подсветка с прямым освещением — это тип светодиодной подсветки, который предполагает использование светодиодов в виде сетки непосредственно за слоем пикселей. Это не то же самое, что подсветка по краям. При боковой подсветке светодиоды размещаются по периметру или краю ЖК-дисплея. При прямой подсветке светодиоды располагаются за пиксельным слоем. Они расположены в столбцах строк, образуя сетку. Во время работы сетка светодиодов будет освещать слой пикселей сзади.
Локальное затемнение
Другой распространенный тип светодиодной подсветки для ЖК-дисплеев — локальное затемнение. Благодаря локальному затемнению группы из нескольких светодиодов управляются индивидуально. Большинство ЖК-дисплеев с локальным затемнением имеют такое же расположение светодиодов, что и ЖК-дисплеи с прямой подсветкой. Другими словами, у них есть сетка светодиодов, а не периметр светодиодов. Разница в том, что ЖК-дисплеи с локальным затемнением могут управлять группами или кластерами светодиодов отдельно, чем другие светодиоды.
Полное локальное затемнение массива
Наконец, имеется полномасштабная подсветка с локальным затемнением. Эта альтернативная технология подсветки аналогична подсветке с прямым освещением. Как подсветка с прямым освещением, так и подсветка с полным массивом локального затемнения оснащены сеткой светодиодов. То же самое относится и к локальному затемнению. Что такое полное локальное затемнение массива? Это технология подсветки, при которой каждый светодиод управляется индивидуально.
Благодаря прямой подсветке все светодиоды управляются одновременно. Благодаря локальному затемнению подсветки группами светодиодов можно управлять индивидуально. А благодаря полномасштабной затемняющей подсветке каждым светодиодом можно управлять индивидуально. ЖК-дисплеи с полным массивом и локальным затемнением стоят дороже, чем те, которые используют другой тип подсветки.
Материал белой светодиодной подсветки для оборудования
Система белой светодиодной подсветки для оборудования обычно состоит из нескольких ключевых компонентов, каждый из которых изготовлен из определенных материалов, предназначенных для освещения ЖК-экрана (жидкокристаллического дисплея). Основные материалы, используемые в белой светодиодной подсветке для оборудования, включают:
Светоизлучающие диоды (LED):Это основные компоненты, генерирующие свет. Светодиоды изготавливаются из полупроводниковых материалов, таких как арсенид галлия (GaAs), фосфид галлия (GaP), нитрид индия-галлия (InGaN) или фосфид алюминия-галлия-индия (AlGaInP). Различные полупроводниковые материалы излучают свет с разными длинами волн, которые соответствуют разным цветам.
Субстрат:Светодиодные чипы монтируются на подложку, часто изготовленную из керамики или металла, которая обеспечивает структурную поддержку и помогает рассеивать тепло, выделяемое светодиодами.
Фосфорное покрытие:Что касается белых светодиодов, синие или ультрафиолетовые светодиоды обычно покрываются желтым люминофорным материалом, таким как иттрий-алюминиевый гранат (YAG), для преобразования части излучаемого света в желтый свет, создавая белый свет в сочетании с исходным синим светом.
Чашки отражателя:Они изготовлены из светоотражающих материалов, таких как серебро или алюминий, и используются для фокусировки и направления света, излучаемого светодиодами, наружу, к ЖК-экрану.
Световодная пластина (ЛГП):Обычно изготовленный из акрила или полиэтилентерефталата (ПЭТ), LGP предназначен для направления света от светодиодов к краям дисплея, где он отражается отражателем и направляется обратно по экрану.
Безель и рамка:Эти детали, изготовленные из пластика или металла, удерживают весь блок подсветки на месте и создают защитный барьер по краям дисплея.
Белая светодиодная подсветка оборудования — это распространенный источник света, широко используемый в различном электронном оборудовании и осветительных устройствах. Его функция — улучшить видимость и восприятие объекта за счет освещения позади объекта, чтобы сделать его контуры более четкими.
Белая светодиодная подсветка оборудования — это распространенный источник света, широко используемый в различном электронном оборудовании и осветительных устройствах. Его функция — улучшить видимость и восприятие объекта за счет освещения позади объекта, чтобы сделать его контуры более четкими.
Прежде всего, белая светодиодная подсветка оборудования играет жизненно важную роль в электронных устройствах. Например, в ЖК-дисплее белая светодиодная подсветка оборудования является ключом к отображению изображений. Это позволяет изображениям отображаться четко, обеспечивая равномерный свет за ЖК-экраном. Яркость и равномерность белой светодиодной подсветки для оборудования имеют решающее значение для качества дисплея, поскольку они напрямую влияют на четкость и цветопередачу изображения. В то же время энергопотребление белой светодиодной подсветки для оборудования также является важным фактором, поскольку оно напрямую влияет на срок службы батареи и энергоэффективность электронных устройств.
Во-вторых, в осветительных устройствах важную роль также играет белая светодиодная подсветка оборудования. Традиционные осветительные устройства обычно используют фронтальный источник света, то есть свет падает непосредственно на освещаемый объект. Однако появление белой светодиодной подсветки для оборудования изменило этот традиционный метод освещения. Белая светодиодная подсветка оборудования улучшает обзор, освещая заднюю часть объекта и делая его контуры более четкими. Кроме того, белая светодиодная подсветка для оборудования также может создавать различную атмосферу и эффекты, регулируя яркость и цвет, делая осветительное устройство более разнообразным и персонализированным.
Однако белая светодиодная подсветка для оборудования также создает некоторые проблемы и проблемы. Во-первых, белая светодиодная подсветка оборудования потребляет много энергии, особенно в крупногабаритных дисплеях и осветительных приборах. Это не только увеличивает потребление энергии, но и оказывает определенную нагрузку на окружающую среду. Во-вторых, белая светодиодная подсветка для обеспечения однородности оборудования и контроля яркости также является проблемой. Поскольку белая светодиодная подсветка оборудования должна обеспечивать освещение позади всего объекта, обеспечение равномерности света является технической проблемой. Кроме того, регулировка яркости белой светодиодной подсветки оборудования также требует точной настройки в соответствии с требованиями различных сценариев и потребностей.
Каковы основные процессы белой светодиодной подсветки для производства оборудования?
Источник подсветки:Это объект, который обеспечивает источник света. Это источник света за жидкокристаллическим дисплеем (ЖК-дисплеем). Он состоит из световодной пластины, рассеивающей пленки (светоизлучающей поверхности), отражающей пленки и источника света. Он имеет равномерное световое излучение и высокую яркость, длительный срок службы и другие характеристики. В зависимости от положения светоизлучения его можно разделить на боковую светодиодную подсветку патча, боковую светодиодную подсветку подключаемого модуля, светодиодную подсветку нижнего соединения и подсветку цветного экрана.
1. Очистка:Используйте ультразвук для очистки печатной платы или выводной рамки светодиода и просушивания.
2. Монтаж:Подготовив электрод в нижней части светодиодного чипа (большая пластина) с помощью серебряного клея, разверните его и поместите расширенный чип (большая пластина) на стол для пирсинга кристалла и с помощью хрустальной ручки перемещайте кристалл один за другим под микроскоп. Устанавливается на соответствующие площадки печатной платы или кронштейна светодиода, а затем спекается для отверждения серебряного клея.
3. Сварка давлением:Используйте сварочный аппарат для алюминиевой или золотой проволоки, чтобы соединить электрод со светодиодной матрицей в качестве провода для подачи тока. Аппарат для сварки алюминиевой проволоки обычно используется для непосредственного монтажа светодиода на печатную плату, а для производства TOP-LED белого света требуется аппарат для сварки золотой проволоки.
4. Инкапсуляция:Светодиодные плашки и соединительные провода защищены эпоксидной смолой путем нанесения клея, а при нанесении на печатную плату предъявляются строгие требования к форме затвердевшего геля, что напрямую связано с яркостью готовой подсветки. В процессе также будет задействован люминофор (светодиод белого света).
5. Пайка:Если подсветка представляет собой SMD-LED или другие светодиоды в корпусе, перед сборкой светодиоды необходимо припаять к печатной плате.
6. Резка пленки:Используйте дырокол, чтобы вырезать различные диффузионные и светоотражающие пленки, необходимые для подсветки.
7. Сборка:Согласно требованиям чертежей вручную установите различные материалы подсветки в правильное положение.
Устройство и принцип работы подсветки
Белая светодиодная подсветка для оборудования — это источник света, который обеспечивает ЖК-панель. В основном он состоит из источника света, световодной пластины, оптической пленки, пластиковой рамы и т. д. Белая светодиодная подсветка для оборудования должна обладать характеристиками высокой яркости, длительного срока службы и равномерного освещения. В настоящее время существует три основных типа белой светодиодной подсветки для оборудования: EL, CCFL и LED. В зависимости от расположения источника света они делятся на типы с боковой и прямой подсветкой. Поскольку ЖК-модули продолжают развиваться в сторону более ярких, легких и тонких устройств, белая светодиодная подсветка для мобильных телефонов с боковой подсветкой для оборудования для мобильных телефонов стала основным направлением разработки мобильных телефонов.
Поскольку модули прямого типа толще и не соответствуют тенденции быть легкими, тонкими и короткими, в настоящее время они в основном имеют боковую подсветку. Функция световодной пластины заключается в том, чтобы направлять направление рассеяния света для улучшения яркости панели и обеспечения равномерности яркости панели. Качество световодной пластины оказывает большое влияние на белую светодиодную подсветку для пластины оборудования, которая является одной из ключевых технологий белой светодиодной подсветки с боковой подсветкой для пластины оборудования. Световодная пластина использует метод литья под давлением для прессования акрила в пластину с гладкой поверхностью, а затем использует высокоотражающий и несветопоглощающий материал для печати диффузионных точек на нижней поверхности световодной пластины методом трафаретной печати. Источник света расположен сбоку от световодной пластины.
Со стороны излучаемый свет передается на другой конец путем отражения. Когда свет попадает на точку рассеивания, отраженный свет распространяется на все углы, а затем излучается из передней части световодной пластины, используя точки рассеивания различной плотности и разных размеров. Это может сделать световодную пластину светящейся равномерно. Назначение отражающей пластины — отражать свет, попадающий на нижнюю часть, обратно в световодную пластину, чтобы повысить эффективность использования света. Световодные пластины можно разделить на печатные и непечатные в зависимости от различных технологических процессов.
В печатном шрифте используется материал с высокой отражательной способностью и несветопоглощением на акриловой пластине, а круглая или квадратная форма печатается на нижней части световодной пластины методом трафаретной печати. точка диффузии. Тип без печати использует прецизионные формы для впрыскивания небольшого количества гранулированных материалов с различным показателем преломления в акриловый материал во время литья под давлением световодной пластины для непосредственного формирования плотно упакованных крошечных выпуклостей, которые действуют как точки. В настоящее время большинство отечественных производителей по-прежнему используют печатные световодные пластины в качестве световодных компонентов.
Печатные световодные пластины имеют преимущества низкой стоимости разработки и быстрого производства, в то время как непечатные световодные пластины более сложны с технической точки зрения, но имеют отличные характеристики яркости. Технология разработки пресс-форм является узким местом. Кроме того, по форме его можно разделить на плоские панели и клиновидные доски. Плоские панели чаще всего используются в мониторах, а клиновидные – в ноутбуках. Что касается основной цели диффузионной пластины, то она заключается в повышении яркости передней части изделия. Это может сделать распределение света более равномерным, так что тень точки отражения не будет видна спереди. Кроме того, поскольку направленность света после того, как он излучается пластиной рассеивателя, очень плохая, необходимо использовать призматическую пластину (оптическую пленку) для корректировки направления света, чтобы добиться эффекта конденсации света и улучшить яркость перед.
